TIC3611SA-T—유니뷰코리아 (Uniview Korea)

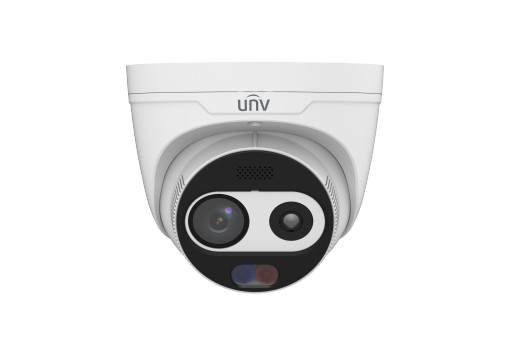

TIC3611SA-T

열화상 및 광학 Bi-spectrum 네트워크 돔 카메라

• 열화상 및 광학 듀얼 스펙트럼 이미지, 단일 IP 주소의 듀얼 비디오, 보다 다양한 장면에 적용 가능
• 1/2.8" 대상 표면, 고감도 센서, 스타라이트 모니터링의 요구 사항 충족
• 열 모듈로 안정적인 화재 감지, 연기 감지, 화재 보호 영역 지원
• 열 모듈로 온도 감지, 이상 온도를 강조하는 저온 및 고온 지점 추적 지원 후 알람 연결
• 열화상 및 광학 듀얼 스펙트럼 스마트 침입 방지: 경계선 침범, 구역 진입, 구역 이탈, 침입 감지
• 광학 모듈의 연기 인식 지원으로 화재 알람 재확인에 도움 제공
• 화면 속 화면 모드, 실시간 대비 라이브, 향상된 편의성과 선명함 지원
• 빨간색과 파란색 경고등이 내장된 조명 및 오디오 알람 지원
• Ultra 265, H.265, H.264, MJPEG
• 광학 모듈에서 최대 2688*1520@30fps, 열 모듈에서 최대 960P@30fps
• DC12V±25% 또는 PoE 전원 공급
• 알람 2입력 2출력, 오디오 1입력 1출력, 마이크로 SD, 최대 512GB

스펙

카메라	설명
센서-광학	1/2.8" CMOS
최소 조도-광학	TIC3611A‑F2‑4F3AC‑I1-T: 컬러: 0.01lux(F2.0, AGC 켜짐) B/W: 0.005 lux(F2.0,AGC켜짐) IR 사용 시 0lux TIC3611SA‑F7‑4F6AC‑I1-T/TIC3611SA‑F3‑4F4AC‑I1-T: 컬러: 0.003lux(F1.6, AGC 켜짐) B/W: 0.002lux(F1.6,AGC켜짐) IR 사용 시 0lux
주간/야간-광학	자동 스위치가 있는 IR 컷 필터(ICR)
센서-열화상	산화바나듐 비냉각 초점면 어레이
원래 해상도-열화상	160*120
NETD	<50 mk@F1.0@25℃
셔터	Auto/Manual, 1 ~ 1/100000s
WDR	120dB
S/N	>56dB
렌즈	Description
렌즈 유형-광학	TIC3611SA‑F2‑4F3AC‑I1-T:2.6 mm TIC3611SA‑F7‑4F6AC‑I1-T:6.0 mm TIC3611SA‑F3‑4F4AC‑I1-T:4mm
조리개-광학	F1.6
렌즈 유형-열화상	TIC3611SA‑F2‑4F3AC‑I1-T:2.1 mm TIC3611SA‑F7‑4F6AC‑I1-T:7.0 mm TIC3611SA‑F3‑4F4AC‑I1-T:3mm
DORI	설명
DORI 거리(감지)-광학	TIC3611SA‑F2‑4F3AC‑I1-T:58.5m(191.9ft) TIC3611SA‑F7‑4F6AC‑I1-T:135.0m(442.9ft) TIC3611SA‑F3‑4F4AC‑I1-T:90.0m(295.3ft)
DORI 거리(관찰)-광학	TIC3611SA‑F2‑4F3AC‑I1-T:23.4m(76.8ft) TIC3611SA‑F7‑4F6AC‑I1-T:54.0m(177.2ft) TIC3611SA‑F3‑4F4AC‑I1-T:36.0m(118.1ft)
DORI 거리(인식)-광학	TIC3611SA‑F2‑4F3AC‑I1-T:11.7m(38.4ft) TIC3611SA‑F7‑4F6AC‑I1-T:27.0m(88.6ft) TIC3611SA‑F3‑4F4AC‑I1-T:18.0m(59.1ft)
DORI 거리(식별)-광학	TIC3611SA‑F2‑4F3AC‑I1-T:5.9m(19.2ft) TIC3611SA‑F7‑4F6AC‑I1-T:13.5m(44.3ft) TIC3611SA‑F3‑4F4AC‑I1-T:9.0m(29.5ft)
일루미네이터	설명
조명 켜짐/꺼짐 컨트롤	30m
IR 범위-광학	자동/수동
비디오	설명
비디오 압축	Ultra 265; H.265; H.264; MJPEG
비디오 해상도-광학	4MP(2688*1520), Max 30fps
비디오 해상도-열화상	960P(1280*960), Max 30fps
비디오 비트 레이트	128 Kbps ~ 16 Mbps
U-Code	지원
ROI	최대 8개의 영역
비디오 스트림	3가지 스트림
OSD	최대 8개의 OSD
사생활 보호	최대 8개 영역(검정 8개/모자이크 8개)
이미지	설명
화이트 밸런스	자동, 야외, 미세조정, 나트륨 램프, 잠김, 자동2
디지털 노이즈 제거	2D/3D DNR
뒤집기	정상, 수직 대칭, 수평 대칭, 180°, 90° 시계방향, 90° 반시계 방향
안개 보정	디지털 안개 보정
팔레트-열화상	화이트 핫, 라바, 아이언 옥사이드 레드, 핫 아이언, 메디컬, 북극, 레인보우 1, 레인보우 2, 레인보우 3, 디픽트 핫, 아이스 핫, 블랙 핫, 마자린, 퓨전, 레드 핫, 그린 핫, 컬러 1, 컬러 2, 레인, 퓨스
지능형 VCA	설명
스마트 침입 방지	열화상 또는 광학 채널: 알람 오류 필터링 지원: 경계선 침범 감지, 침입 감지, 구역 진입 감지, 구역 이탈 감지
연기 및 화재 감지	광학 채널이 연기를 직접 감지하거나 화재 알람을 재확인할 수 있도록 도움 제공
온도 측정 정확도	±8°C (±14.4°F) or ±8% (둘 중 더 큰 값)
온도 범위	Selectable between ‑20°C ~ 150°C (‑4°F ~ 302°F) and 100°C ~ 550°C (212°F ~ 1022°F)
온도 감지-열화상	열 채널이 규칙 기반 온도 측정 지원.화면에서 규칙으로 정의된 영역의 최고, 최저, 평균 온도를 실시간으로 표시
연기 감지-열화상	열 채널이 환경 내 흡연 행위 감지 지원
이벤트	설명
화재 감지	열 채널이 환경 내 화재 지점 감지 지원
기본 감지-광학	움직임 감지, 템퍼링 알람, 소리 감지
일반 기능	위조방지, IP 주소 필터링, 접속방지, ARP 보호, RTSP 인증, 사용자 인증, HTTP 인증, 알람 입력, 알람 출력
오디오	설명
오디오 압축	G.711U; G.711A
오디오 비트레이트	128 Kbps
양방향 오디오	지원
억제	지원
샘플링 레이트	16KHZ
저장소	설명
외부 저장장치	마이크로 SD, 최대 512GB
네트워크 저장장치	ANR
네트워크	Description
프로토콜	IGMP; RTP; SMTP; IPv4; IPv6; ICMP; ARP; TCP; UDP; DHCP; PPPoE; RTSP; RTCP; RTMP; DNS; DDNS; NTP; FTP; UPnP; HTTP; HTTPS; 802.1x; SNMP; QoS; SSL/TLS; SSH
호환성	ONVIF(프로필 S, 프로필 G, 프로필 T), API
사용자/호스트	최대 32명의 사용자. 3가지 사용자 수준: 관리자, 일반 사용자 및 운영자
클라이언트	EZStation; EZLive; EZView
웹 브라우저	플러그인 필수 라이브 뷰: IE 10 이상, Chrome 45 이상, Firefox 52 이상, Edge 79 이상
인터페이스	Description
오디오 I/O	1/1
알람 I/O	2/2
시리얼 포트	1 채널 RS485 인터페이스
내장 마이크	지원
내장 스피커	지원
네트워크	1 x RJ45 10M/100M 베이스‑TX 이더넷
비디오 출력	지원(열 모듈)
소개	설명
전원	DC12V(±25%), PoE(IEEE802.3af)
소비전력	최대 12W
전원 인터페이스	Ø 5.5mm 동축 전원 플러그
크기	Φ129mm*114mm
무게	0.72kg(1.6lb)
작동 환경	‑40°C ~ 70°C(‑40°F ~ 158°F), 습도: ≤95% RH(비응축)
서지 보호	6KV
인증	설명
EMC	CE‑EMC (EN 55032: 2015+A1:2020,EN 61000‑3‑3: 2013+A1: 2019,EN IEC 61000‑3‑2: 2019+A1: 2021,EN 50130‑4:2011+A1:2014) FCC (FCC CFR 47 part15 B, ANSI C63.4‑2014)
안전성	CE LVD (EN IEC 62368‑1:2020+A11:2020) UL (UL 62368‑1, 2nd Ed., 발행일: 2014‑12‑01)
환경	CE‑RoHS (2011/65/EU;(EU)2015/863); WEEE (2012/19/EU); Reach (Regulation (EC) No 1907/2006)
보호	IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013)

Datasheet of TIC3611SA-T
